Néhány hete telefonon érkezett egy megkeresés szellőztetőrendszerrel kapcsolatban. Egy VI. kerületi lakásfelújítás keretében szeretnék a szellőztetést is megoldani, mert sok probléma merült fel az elmúlt években a szellőztetés hiánya miatt. A lakás adottságaiból adódóan – erre a későbbiekben részletesen kitérek – egy megfelelő szellőztetőrendszer nélkül folyamatos penészesedés és rossz minőségű, párás levegő van a lakásban. A lakásfelújítás több lépésből áll – szellőztetőrendszer, festés stb. – mi most a szellőztetőrendszer telepítésének menetét mutatjuk meg lépésről-lépésre egy esettanulmány keretében.

Miért fontos a szellőztetés?

A szellőztetés fontosságáról részletesen írtunk egy korábbi cikkünkben, amit itt olvashatsz el.

A központi hővisszanyerős szellőztetőrendszer számos előnyt és élet minőség javulást tud nyújtani számunkra. Penészesedés, és a pára elvezetése mellett az otthonunk energiahatékonyságát is növelni tudjuk egy passzívház Intézet által minősített hővisszanyerős szellőztetőrendszer segítségével.

Szellőztetőrendszer telepítésének menete

Belgiumi anyacégünk – Easykit Belgium – piacvezető, és mára 100 alkalmazottal, illetve 9 bemutatóteremmel nyújt szereld magad megoldásokat az ügyfeleinek.

Léteznek olyan esetek, amikor az ügyfél nem tudja a szerelést maga csinálni – nincs ideje, vagy nem szeretne fizikai munkát végezni –, akkor a kivitelezést megcsináljuk mi. A mostani esettanulmányban a lakásfelújítás keretében mi végeztük a szellőztetőrendszer telepítését, és ennek lepéseit mutatjuk most be nektek.

Lakásfelújítás felmérése

Minden lakásfelújítás első lépése az ügyfél igényeinek, és a lakás adottságainak felmérése. Ebben a budapesti, VI. kerületi lakás esetében telefon kerestek meg minket, és kértek javaslatot a lakás szellőztetésének megoldására.

A lakásfelújításra azért volt szükség, mert folyamatos penészesedés képződött a lakásban, és a levegő minősége is rossz volt. A penészesedés ellen sok mindent kipróbáltak – páramentesítő, festés stb. – de a problémát nem oldotta meg egyik sem.

Lakás adottságai:

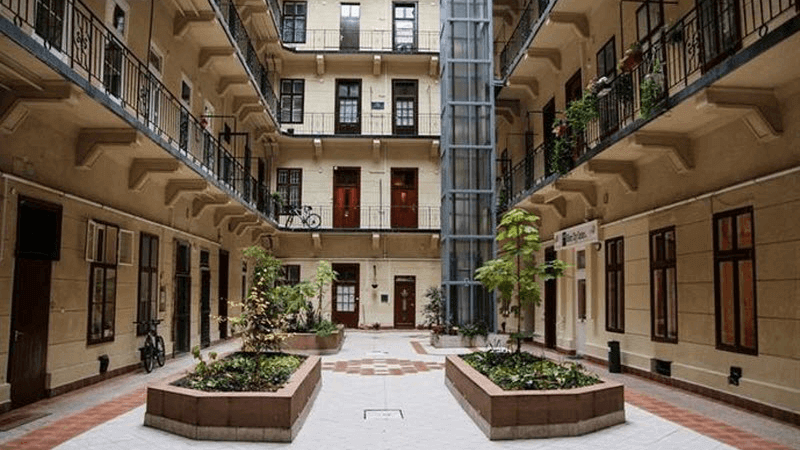

• Régi építésű, körfolyosós, belső udvarral rendelkező bérház
• Egy földszinti lakásból került kialakításra két darab, galériás apartmant – külön konyha és fürdőszoba
• Vastag téglafalak, amelyek 50, 70 és 100 cm vastagságúak
• 4 méteres belmagasság gipszkarton álmennyezettel

A lakásfelújítás helyszínén személyesen is tapasztalhattuk, hogy a lakásban lévő levegő páratartalma nagyon magas és a falak több helyen is penészesek. A falak vastagságának, a jól záró műanyag ablakoknak köszönhetően minden pára, ami a lakásban keletkezik – emberi párolgás, mosás, főzés, fürdés stb. – az a lakásban is marad.

Szellőztetőrendszer felmérése estén elsőként azt nézzük meg – legyen az lakásfelújítás vagy újépítésű ház -, hogy honnan tudunk megfelelő minőségű friss levegőt beszívni.

Ez ebben az esetben is sarkalatos kérdés volt, mert a belső körudvar levegője szintén nagyon párás, és rossz minőségű volt, amit a lakásba befújni nem lehet. Szerencsére a lakáshoz tartozott egy sokkal jobb levegőminőséggel rendelkező kis udvar, ahonnan megfelelő minőségű és mennyiségű friss levegőt tudtunk biztosítani a lakás számára.

Szellőztetőrendszer tervezése

Szellőztetőrendszereink szereld magad (DIY) csomagban történő értékesítése esetén az ügyfél nem csak a szellőztetőgépet és a hozzá tartozó rendszer elemeket kapja meg, hanem egy a kivitelezést támogató teljes csomagot.

Szereld magad (DIY) szellőztetőrendszer csomag:

• Szellőztetőrendszer minden eleme – szellőztetőgép, csövek, csatlakozók

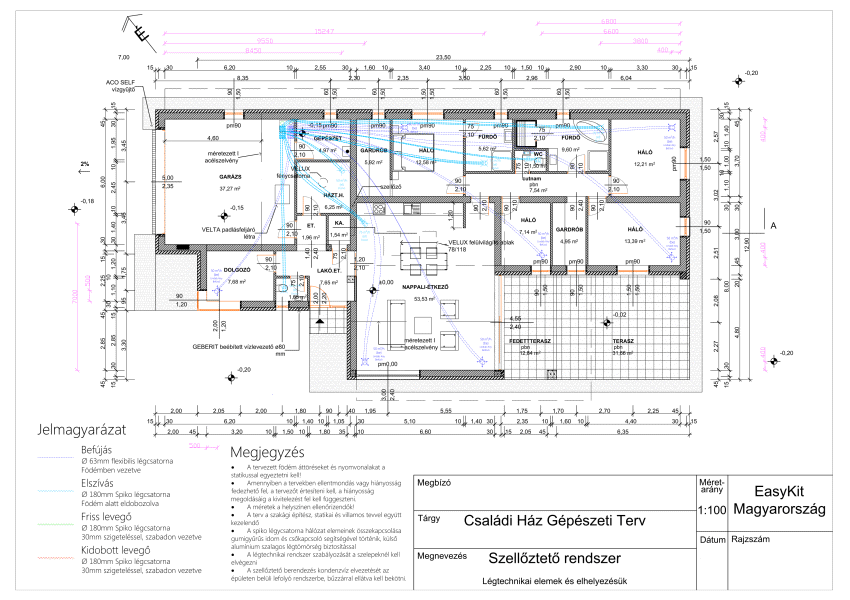

• Szellőztetési kiviteli terv – műszaki dokumentáció
• Szellőztetőrendszer szerelési útmutató
• Helyszíni konzultáció

Ebben a lakásfelújításban a szellőztetőrendszer telepítését mi végeztük, ezért nem volt szükség ilyen részletes műszakidokumentáció kidolgozására. Természetesen a rendszer méretezését, és a befúvó, elszívó pontokat, illetve a szellőztetőgép helyét a tulajdonossal egyeztetve közösen határoztuk meg.

Itt több szempontot is figyelembe kellett vennünk. Egyrészt ügyelnünk kellett arra, hogy a szellőztetőrendszer működése kifogástalan legyen, másrészt a lakás élhetőséget és komfortját is meg kellet őriznünk.

Szellőztetőgép a különálló kis udvarral – innen történik a friss levegő elszívás, és az elhasznált levegő kifúvása – rendelkező apartman fürdőszobájának álmennyezete fölé kerül elhelyezésre. Ahhoz, hogy ezt meg tudjuk tenni, meg kellett bontanunk az álmennyezetet, és csak ezután tudtuk a falra rögzíteni a gépet.

A szellőztetőcsövek jelentős részét a gipszkarton álmennyezett felett sikerült elvezetnünk, azonban voltak a lakásban olyan helységek, ahol erre nem volt lehetőség. Itt igyekeztünk a csövezést úgy kialakítani, hogy a lehető legkisebb helyet vegyen el a lakótérből és nem rontsa a lakásfelújítás a lakókomfortot.

Fal áttörések

A lakásfelújítás, és ezzel együtt a szellőztetőrendszer telepítés legnagyobb kihívása a nagyon vastag – 50, 70, 100 cm – téglafalak áttörése, átfúrása volt 63, illetve 180 mm átmérőben.

A friss levegő bevezetéséhez, illetve az elhasznált levegő kivezetéséhez alkalmazott csövek külső átmérője 180 mm, míg a lakásban az elszívási, illetve befúvási pontokhoz elvezetett csövek külső átmérője 63 mm.

Ekkora átmérőben, ilyen vastag falakat normál fúróval átfúrni nem lehet, vagy legalábbis nagy rombolással járna. Tovább nehezítette a dolgunkat, hogy voltak a lakásban olyan részek, ahol ezeket a fúrási munkákat 3-3.5 méter magasan kellett elvégeznünk.

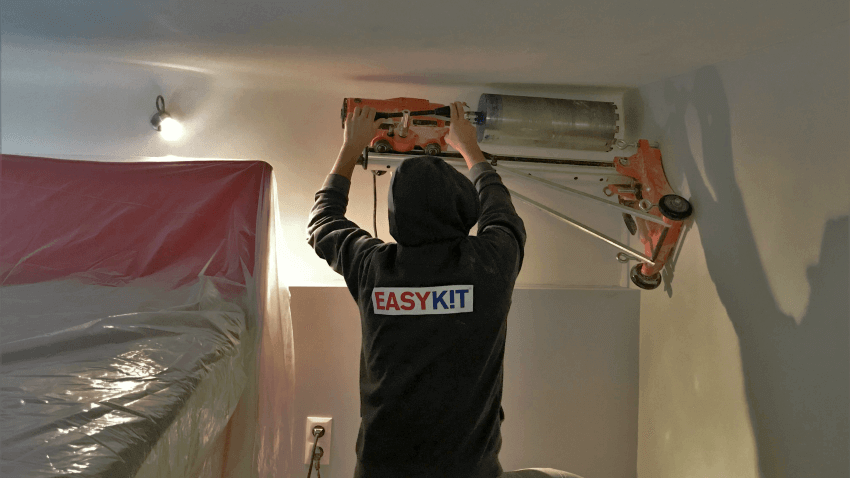

A fúrást egy, az ilyen feladatokra tervezet úgynevezett magfúrógéppel végeztük, amely egy henger alakú furatot vág ki a falból, mindezt úgy, hogy nem roncsolja szét a falat, és tökéletes kör keresztmetszetet hagy maga után.

A lakásfelújítás ezen részében további nehézség volt, hogy a fúráshoz nem használhattunk vizet – a fúró szerszámhűtése érdekében vizet vezetnek a szerszámba – mert a fal nagyrészét elárasztotta volna a víz, és minden sáros, iszapos lett volna.

Azért, hogy szárazon, víz nélkül is tudjunk a téglafalba fúrni – vasbeton esetén csak vízzel együtt lehet magfúróval dolgozni – speciális szerszámokat csináltattunk a Carbodiam kft.-vel erre a feladatra, amik nagyon jól teljesítettek.

Szellőztetőrendszer beállítása

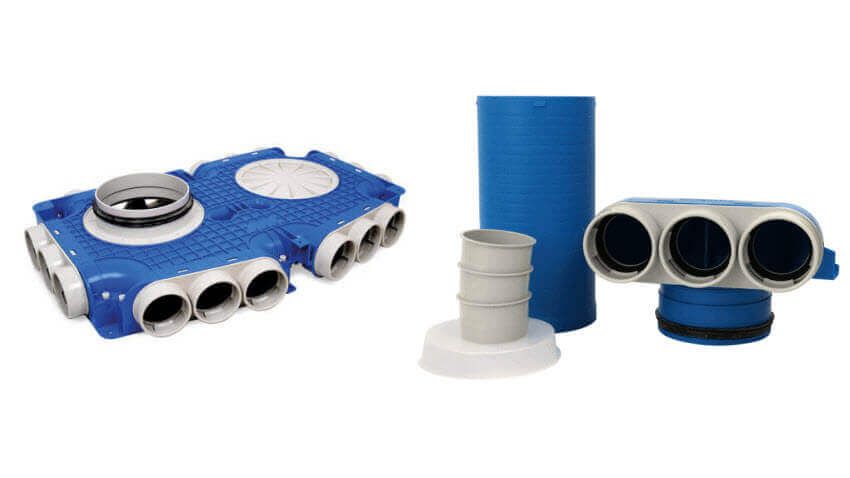

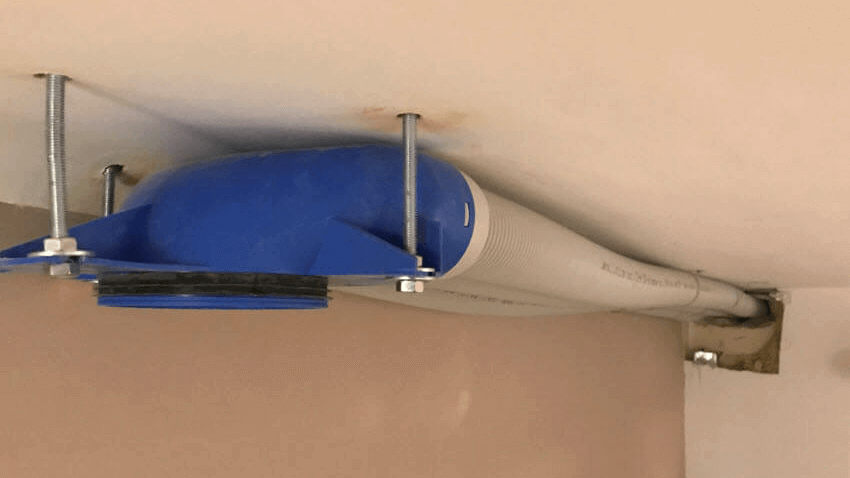

A faláttörések elkészítése után a szelepfogadók, légszelepek, elosztódobozok, illetve a szellőztetőcsövek elhelyezése következett, ami már lényegesen egyszerűbb feladatnak bizonyult. Az elosztódobozok, amik a szellőztetőgépből érkező friss levegőt, illetve a lakás helységeiből elszívott elhasznált levegőt osztják szét, vagy gyűjtik össze, a szellőztetőgép mellé, a gipszkarton álmennyezet felett kerültek rögzítésre.

A szellőztetőrendszer készre szerelése után a szellőztetőgép elindítása, a rendszer tesztelése és beállítása maradt hátra a lakásfelújítás ezen szakaszából.

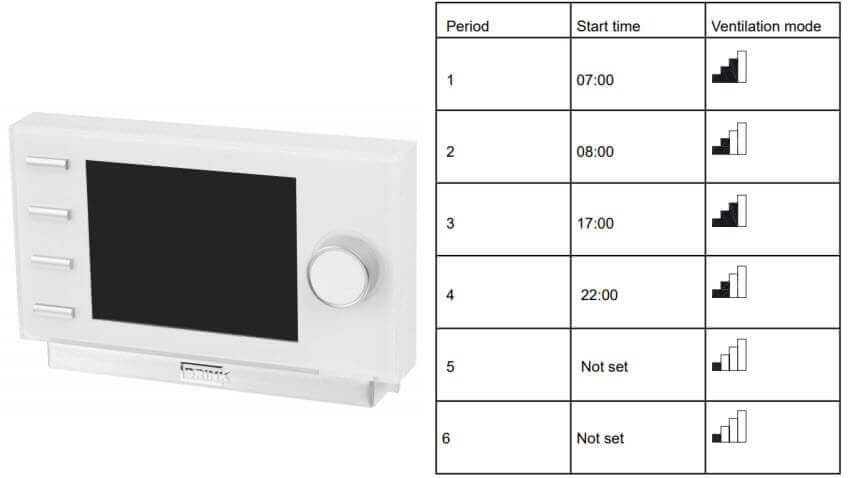

A szellőztetőgép kezelése történhet a gépen elhelyezett érintőkijelzőn, vagy egy falra szerelhető kontroller segítségével. Lehetéségünk van arra, hogy különböző szellőztető programokat – havi, heti, napi – állítsunk be a szellőztetőgépen, ezzel automatikusan szabályozva lesz a lakásunk szellőztetése.

A szellőztetőrendszer sikeres beprogramozása után a rendszer kiválóan működik, és már az indítást követő napon is érezhető volt a levegő minőségének és páratartalmának javulása.

A lakásfelújítás következő lépéseként a szellőztetőcsövek gipszkartonnal történő dobozolása, illetve a festés következik, amit az utánunk jövő szakemberek végeznek el.
