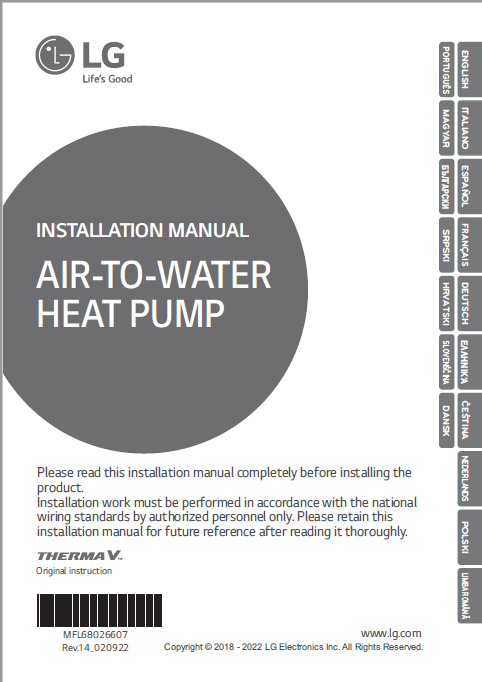

LG BEÜZEMELÉSI
LEÍRÁS
LG SZERVÍZ LEÍRÁS
Megnyitáshoz kattints a képre!

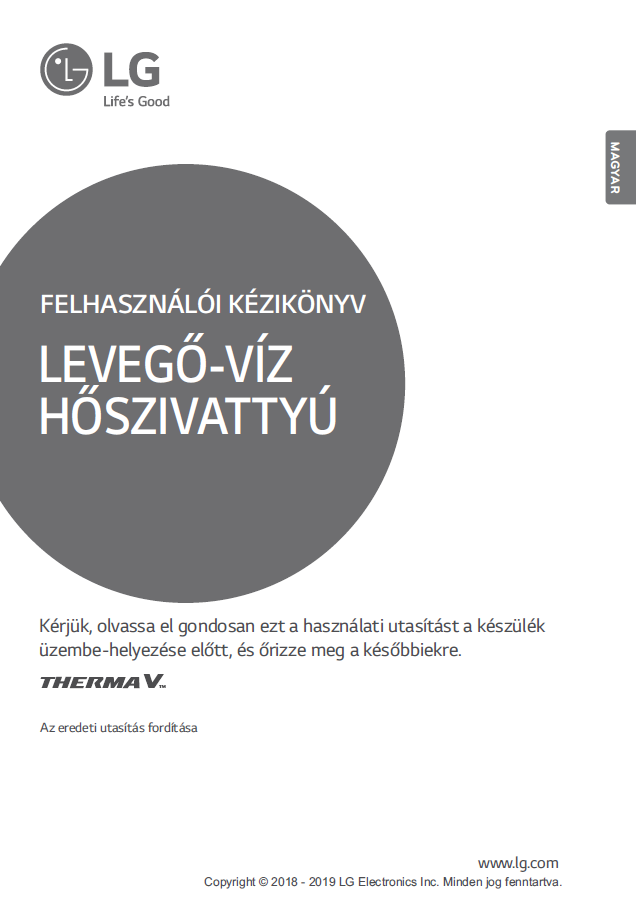

LG ÜGYFÉL KÉZIKÖNYV
Megnyitáshoz kattints a képre!

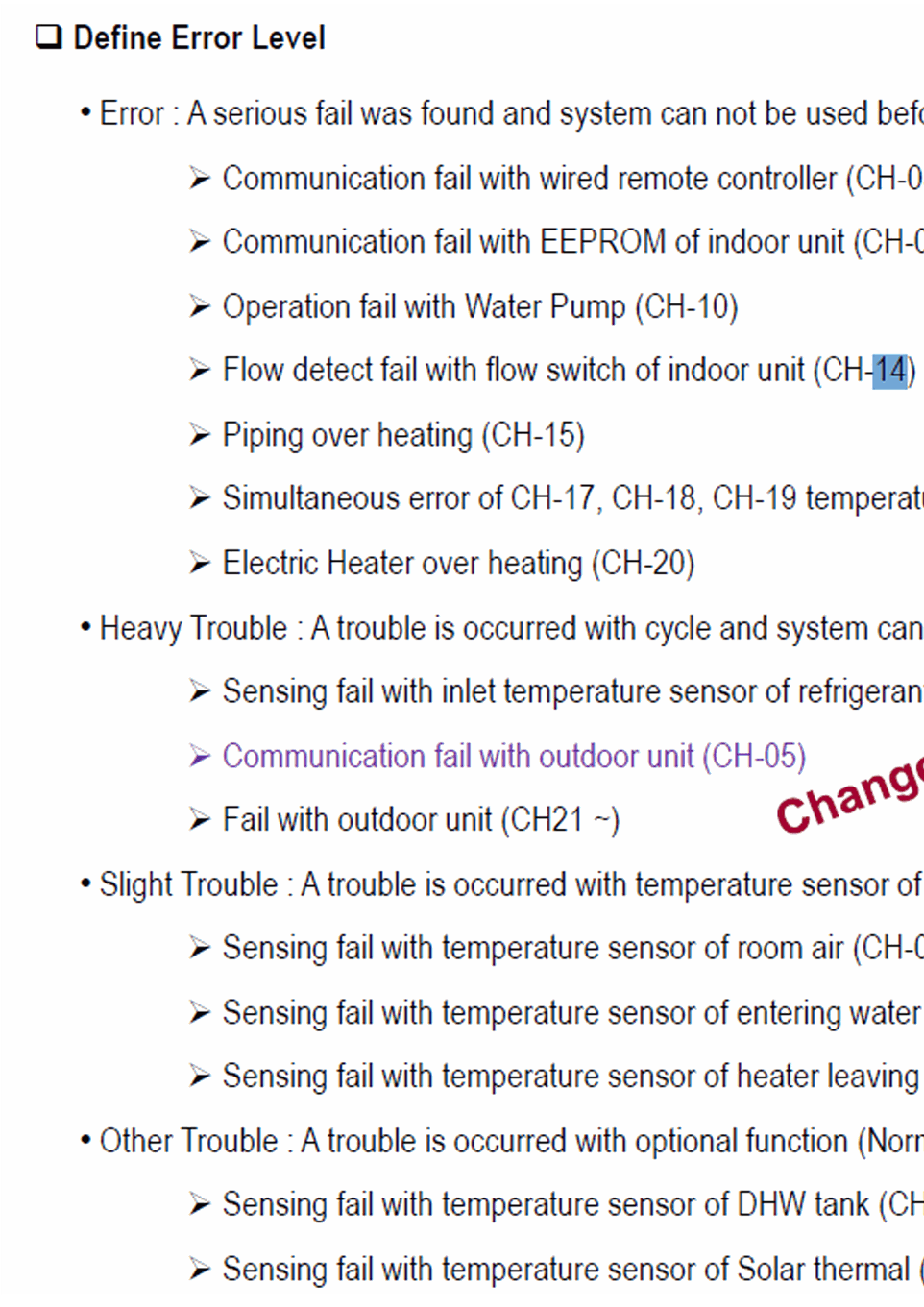

LG HIBAKÓD TÁBLÁZAT
Megnyitáshoz kattints a képre!

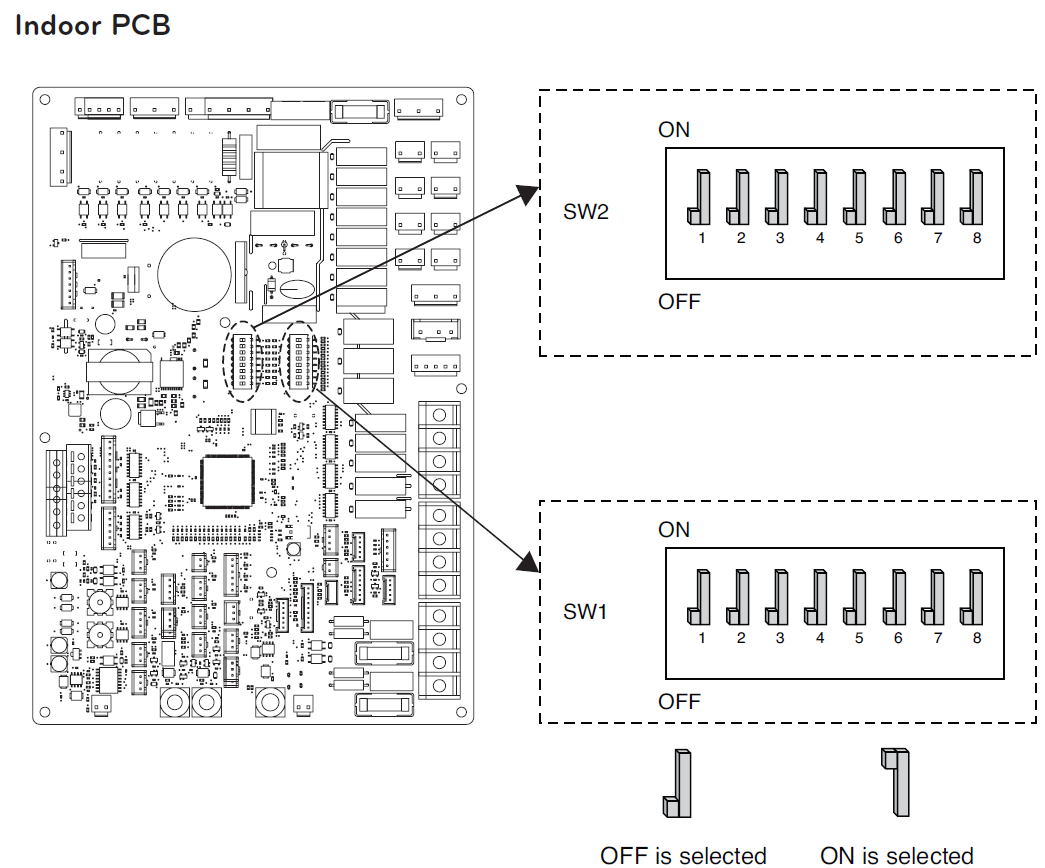

DIP SWITCH BEÁLLÍTÁS
4 Series

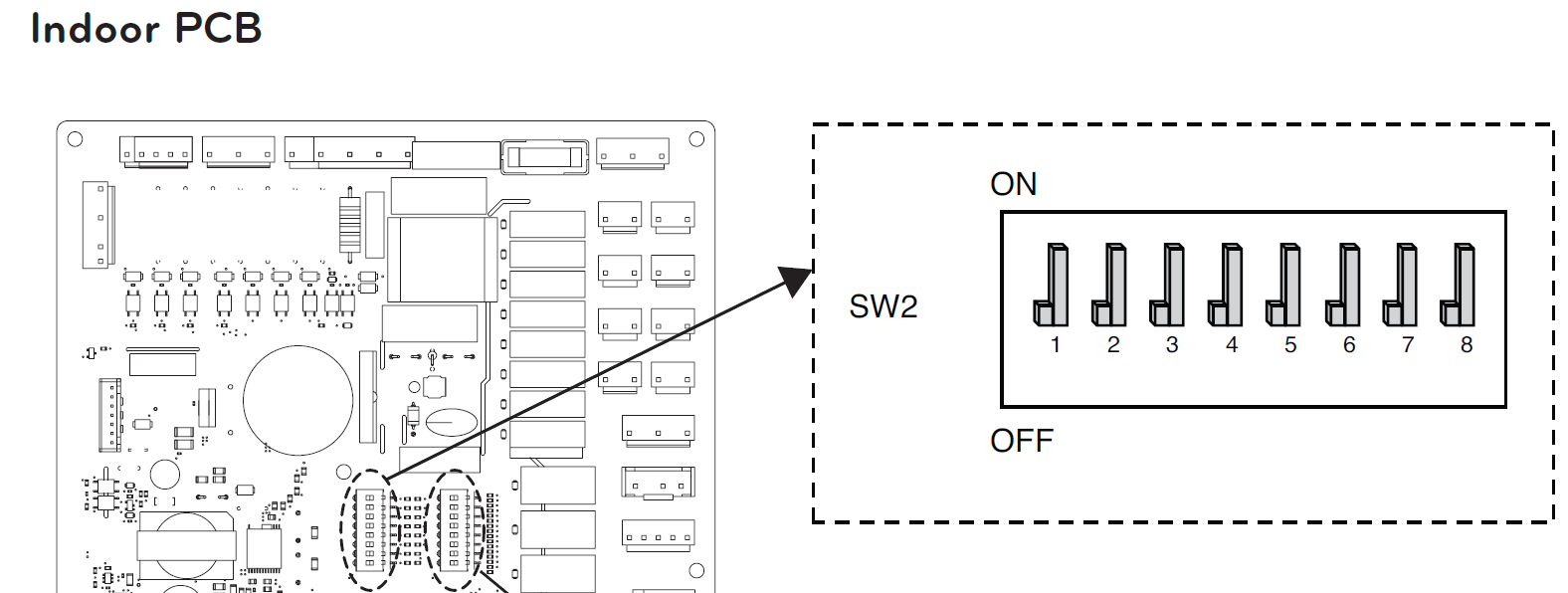

Switch 2
Bal oldali oszlopban lévő érték valamelyikére állítjuk a switch-et , a jobb oldali az alapérték !

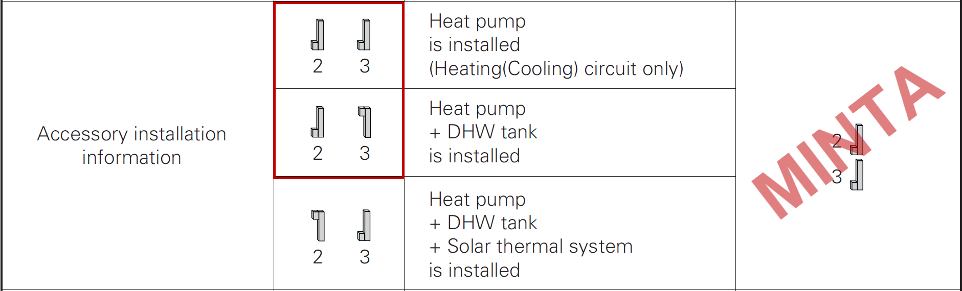

- Ha nem (nincs HMV) = DIP Switch: 2-es lent, 3-as lent
- Ha igen (van HMV) = DIP Switch: 2-es lent, 3-as fent
( Alsó opciót nem használjuk, mert nincs Solar rendszerünk)

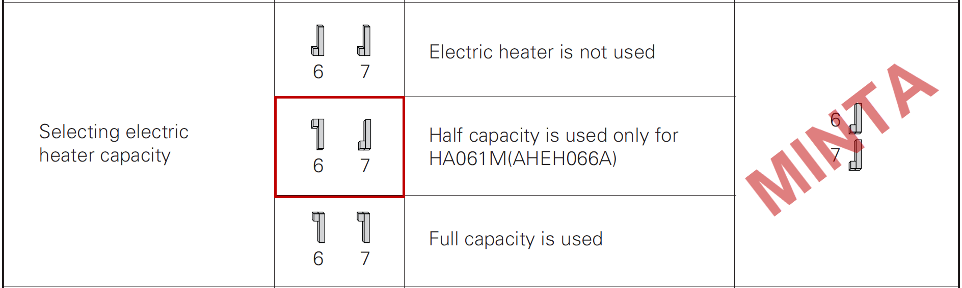

- DIP Switch: 6-os fent, 7-es lent
(1 fokozatú -1 fázisú- fűtőpatront használunk)

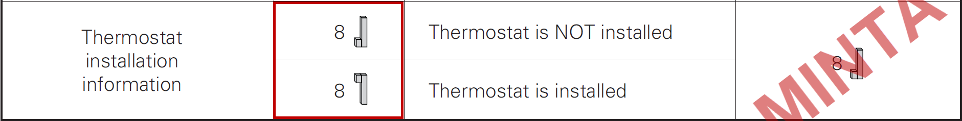

- Ha nem (kizárólag LG kezelőpanel van) = DIP Switch: 8-as lent
- Ha igen (van külső termosztát) = DIP Switch: 8-es fent
Külső termosztát: NGBS kezelőegység vagy bármilyen egyéb termosztát

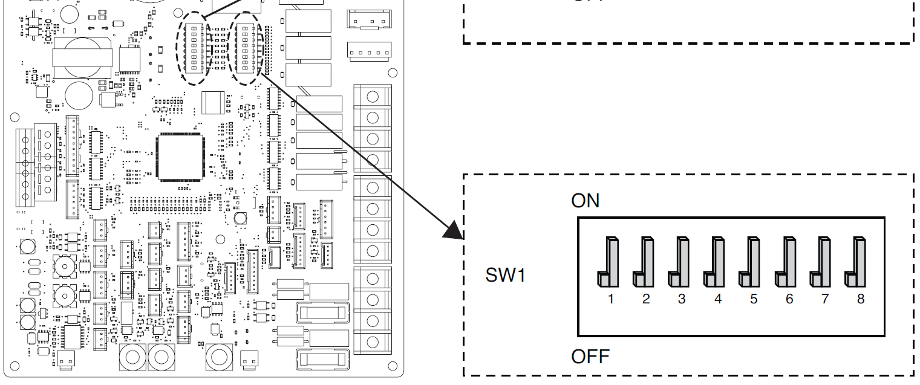

Switch 1

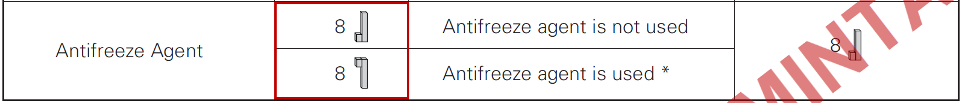

- Ha fagyállóval (glikol) van feltöltve a rendszer = DIP Switch: 8-as lent
- Ha vízzel van töltve a rendszer = DIP Switch: 8-es fent
INDITÁS ELÖTT!
ELLENÖRZŐ LISTA
Hőszivattyú oldal
Elektromos ellenőrzés
Betáp bekötésének ellenőrzése (fázis sorrend)
Ysly kábelek a leírásnak megfelelő kiosztásban van-e bekötve a sorkapcsokba
Hidraulikus ellenőrzés
Bekötöszett bekötésének ellenörzése
Előremenő és visszatérő megfelelő csonkba törétn bekötése
Visszacsapószelep folyásirány
Hőközpont oldal
Elektromos ellenőrzés
Ysly kábelek a leírásnak megfelelő kiosztásban van-e bekötve a vezérlőszekrénybe
Hőközpont elektromos eszközei, érzékelői, kezelőegységek a megfelelő módon és sorrenben vannak-e bekötve mindkét oldalon
Vezeték keresztmetszetek ellenőrzése
Rövidzás ellenőrzés: Hőszivattyú kezelőegység, keverő és váltómotor, vezérlőszekrény betáp,
Vezérlőszekrény belsőkötésének ellenőrzése
Hidraulikus ellenőrzés
Golyóscsapok nyitva (mágneses iszapleválsztónál, keringetőszivattyúk Giacomini)
Váltószelep
Üzeminyomás ellenőrzése (1.5 - 2 bar)
BEÁLLÍTÁSOK
HŐSZIVATTYÚ PARAMÉTEREINEK MEGADÁSA

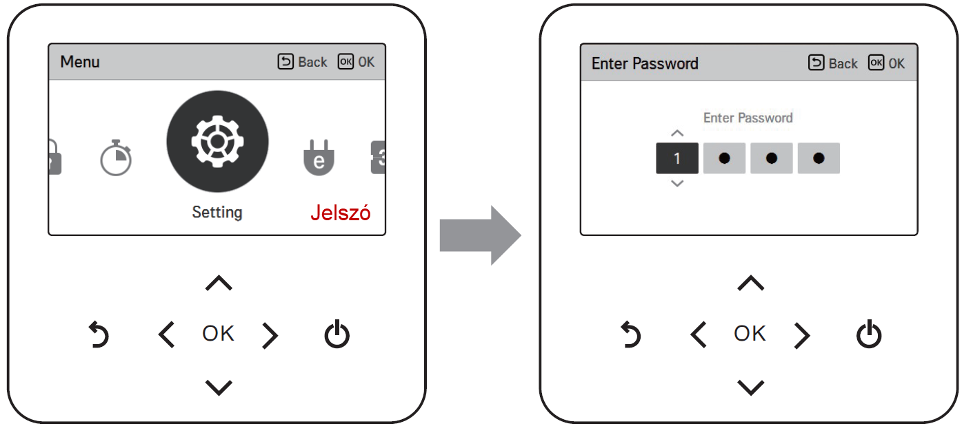

Installer menübe történő belépés
-
Fel gomb nyomva tartása 3 másodpercig
-
Jelszó megadása a fel és le nyilakkal
-
Jelszó: Setting-él jobb alsó sarok (4 szám)
-
"OK" gomb
Setting - Configuration
Főmenü struktúra

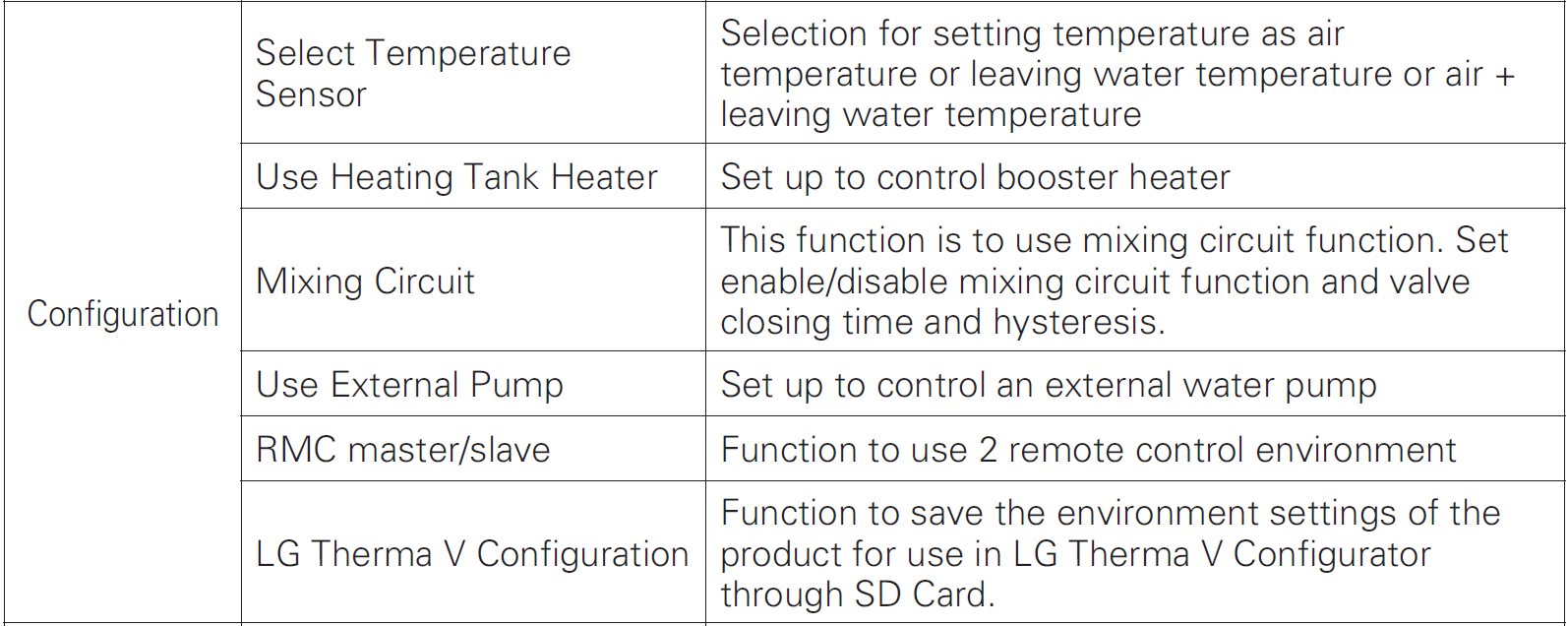

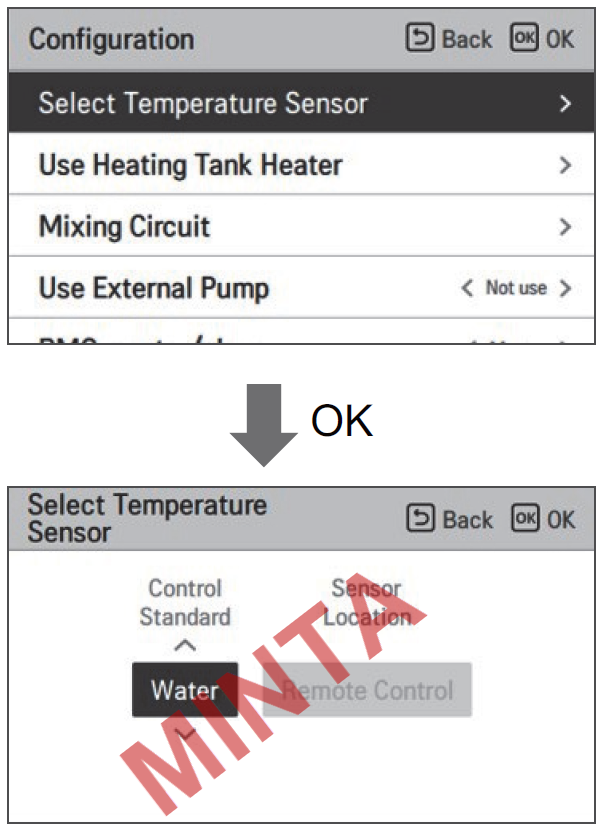

Select Temperature Sensor
Szabályozási mód kiválasztás
Control Standard:
1. Water:
-
Külső termosztát estén abban az esetben ha fix vízhőmérsékletet kérnek a pufferbe ( hidraulika függő)
2. Air + Water:
-
Nincs külső termosztát kizárólag LG kezelőegység
-
Külső termosztát (NGBS vagy más) és időjáráskövető vízhőmérsékletben

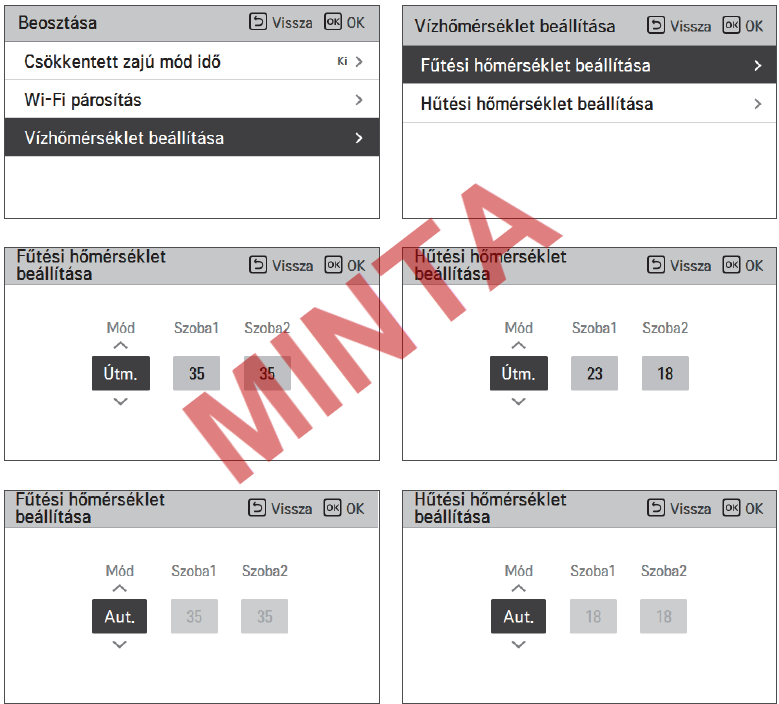

(az időjárás követés: Settings/Funcions/Water Temperature/Auto)

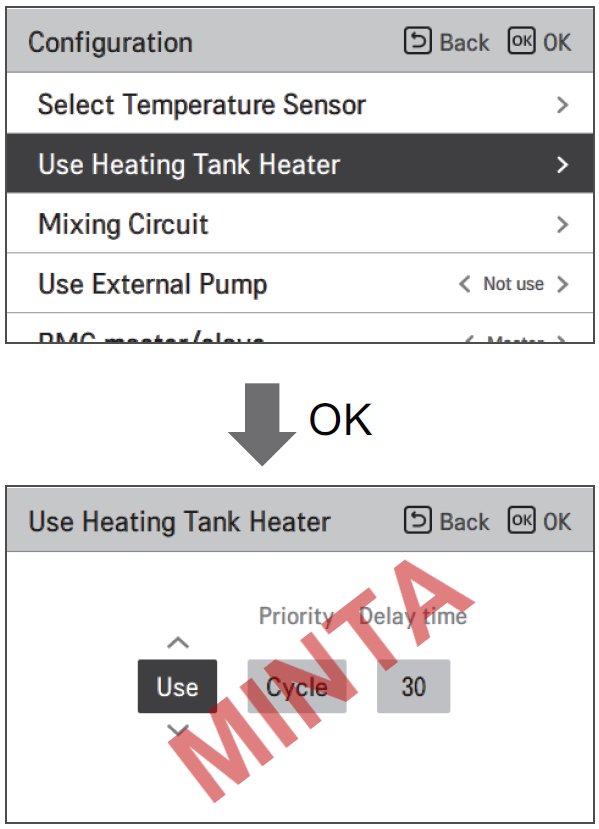

Use Heating Tank Heater
Szabályozási mód kiválasztás
-
Use
-
Priority: Cycle
-
Delay time: 60
-
Nincs külső termosztát kizárólag LG kezelőegység
-
Külső termosztát (NGBS vagy más) és időjáráskövető vízhőmérsékletben
(az időjárás követés: Settings/Funcions/Water Temperature/Auto)
Mixing Circuit
Keverkör használatát és annak módját adjuk meg LG vezérlés esetén
-
NGBS vagy bármilyen külső termosztát van akkor : Not Use (külső termosztát esetén az LG nem tud kevert kört kezelni)
Hidraulika dönti el hogy milyen módra használjuk a kevert kör:
-
Heat (Fűtés), Heat & Cool (Fűtés és Hűtés)
Mixing Circuit
Abban az esetben ha van Mixing Circuit (kevert kör) akkor annak paramétereit itt tudjuk beállítani.

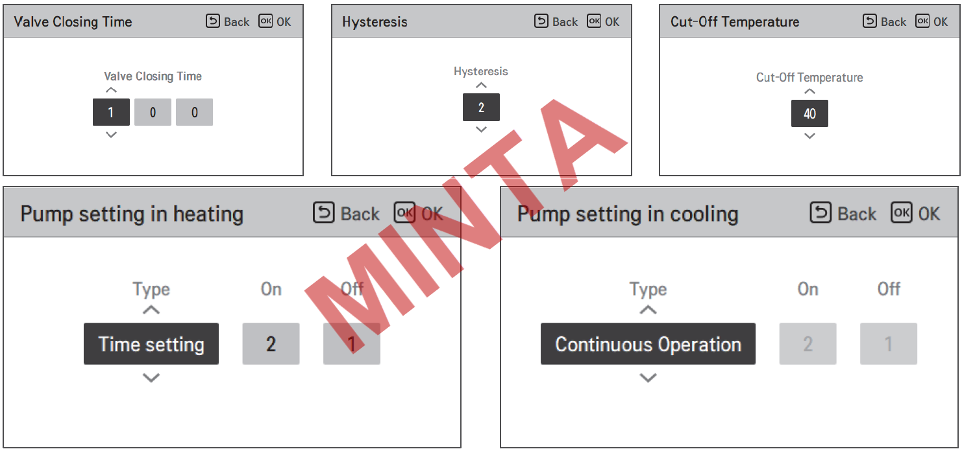

Valve Closing Time
(Keverőszelep zárási ideje másodpercben):
-
Keverő motortól függ az értéke.
-
Általában 120 másodperc
Hysteresis (kevertköri víz hőmérséklet ingadozása):
-
1
Cut-Off Temperature (Csak fűtésnél vészleállító hőmérséklet)
-
40

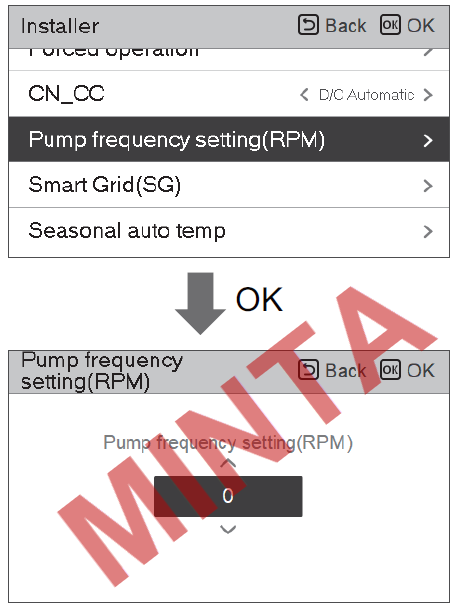

Pupm setting in heating/cooling
(Primerkörön víz keringetésének gyakoriságát standby üzemmódban):
-
Time setting (perc): On: 1 , Off: 60
-
Continuous Operation: folyamatos keringtetés

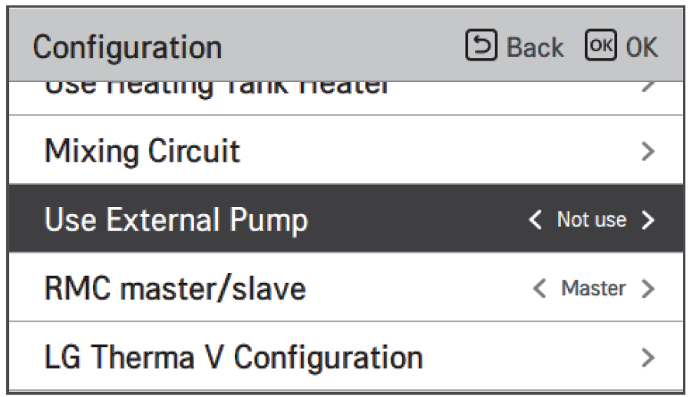

Use External Pump
Szekunder oldali direktköri szivattyú használat
Kizárólag LG vezérléskor alkalmazzuk: Heat and Cooling
Setting - General settings
Főmenü struktúra
Energy Monitoring

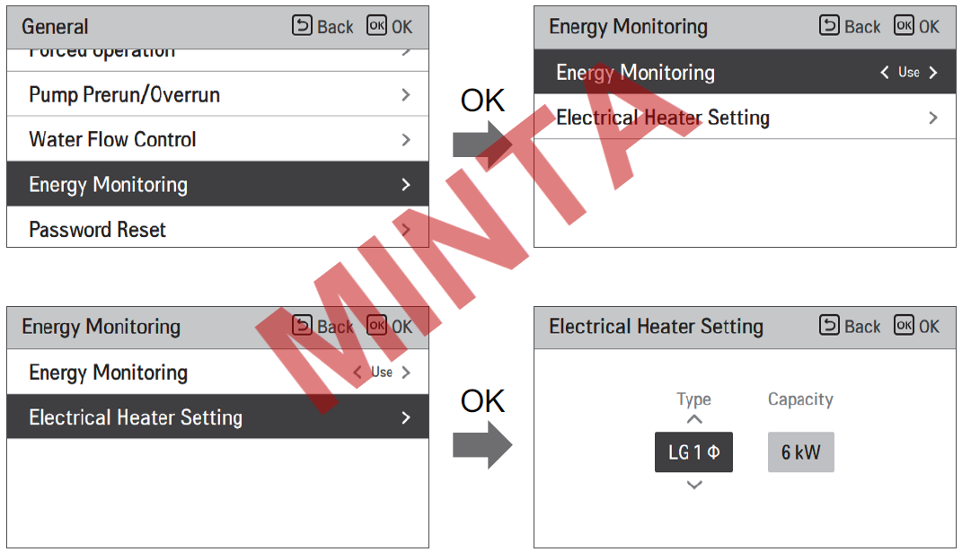

Fűtőpatron teljesítmény megadása
Electrical Heater Setting:
-
Type: External
-
Capacity: 3 kW (partontól függ)

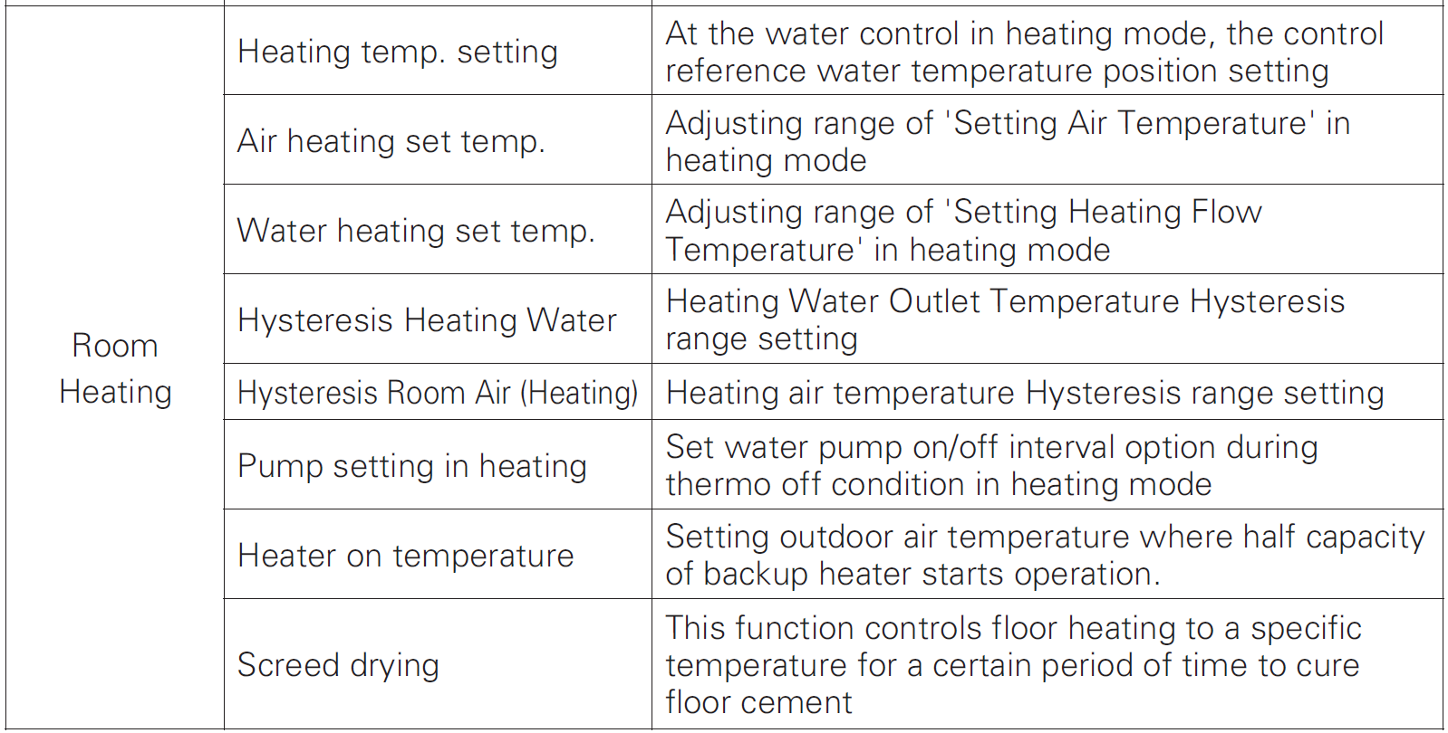

Setting - Room Heating
Főmenü struktúra

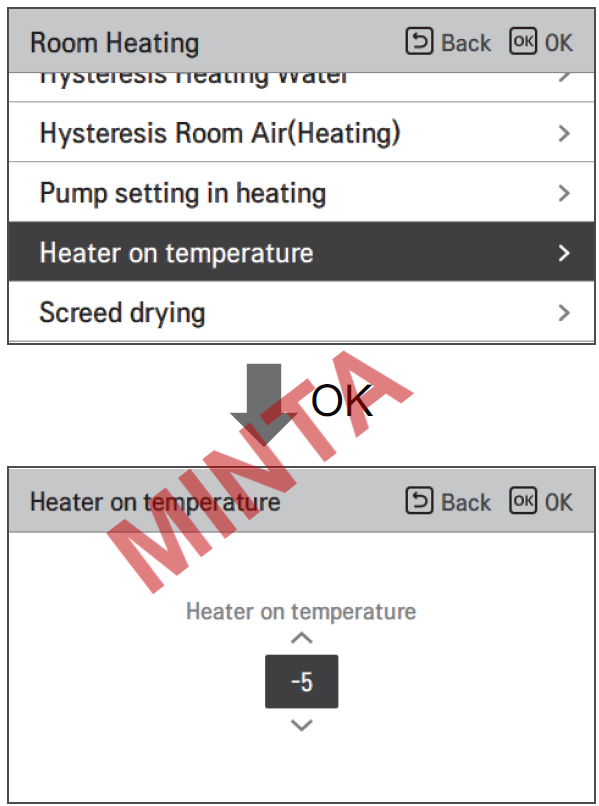

Heater on temperature
Fűtőpatron bekacsolásának külső hőmérsékleti értéke
Érték: -10°C

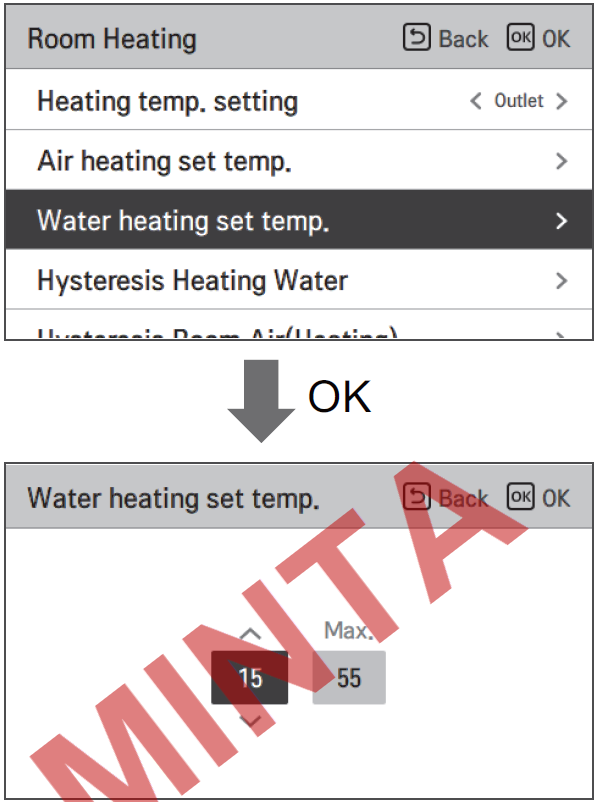

Water heating set temp.
Fűtési víz minum illetve maximum hőméréskletét adjuk meg
Csak felület fűtés van akkor:
-
Min érték: 26
-
Max érték: 36
Ha felület fűtésen kívül van más hőleadó:
-
Min érték: 26
-
Max érték: 55

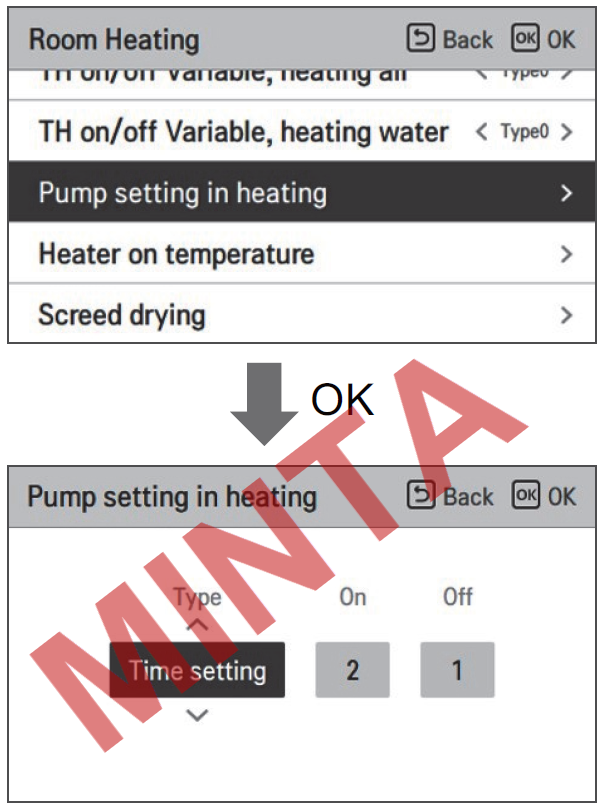

Pump setting in heating
Primerkörön víz keringetésének gyakoriságát standby üzemmódban
Time setting (perc): On: 1 , Off: 60
Continuous Operation: Folyamatos keringtetés

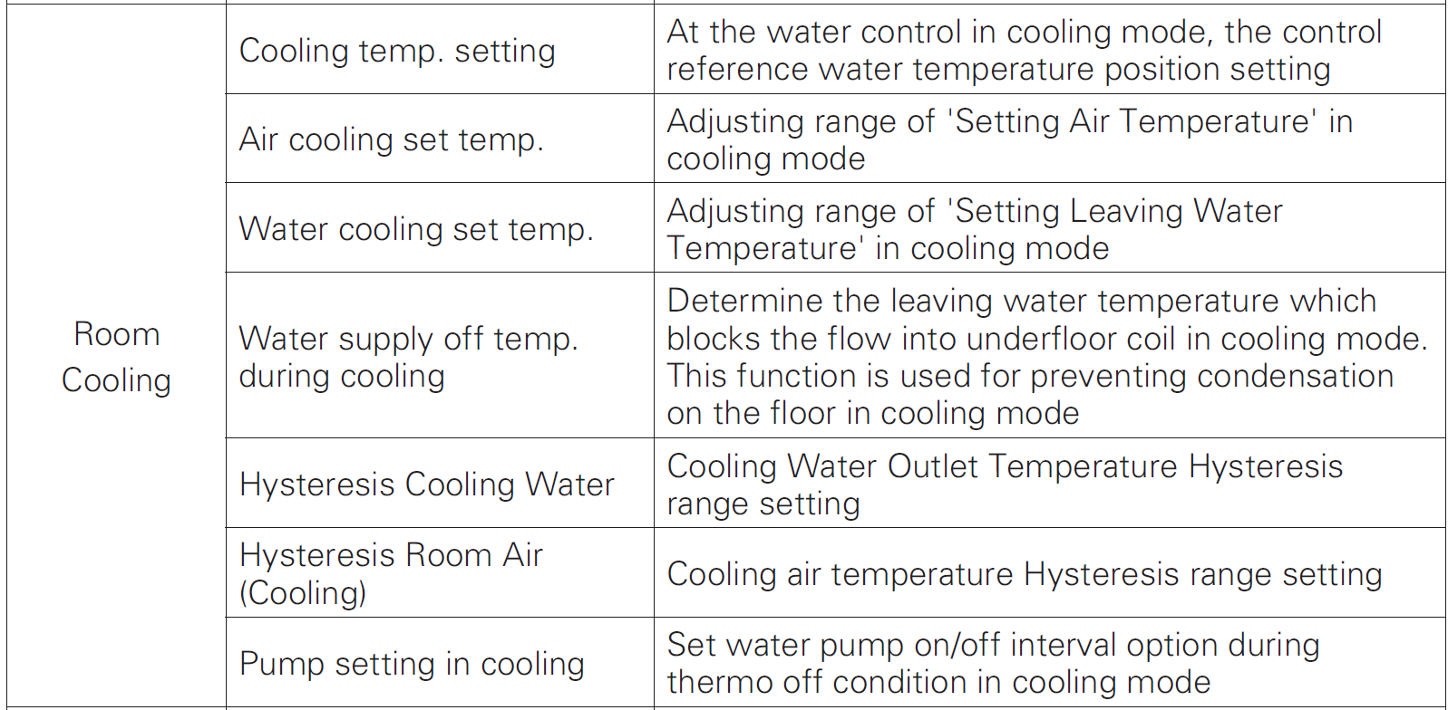

Setting - Room Cooling
Főmenü struktúra

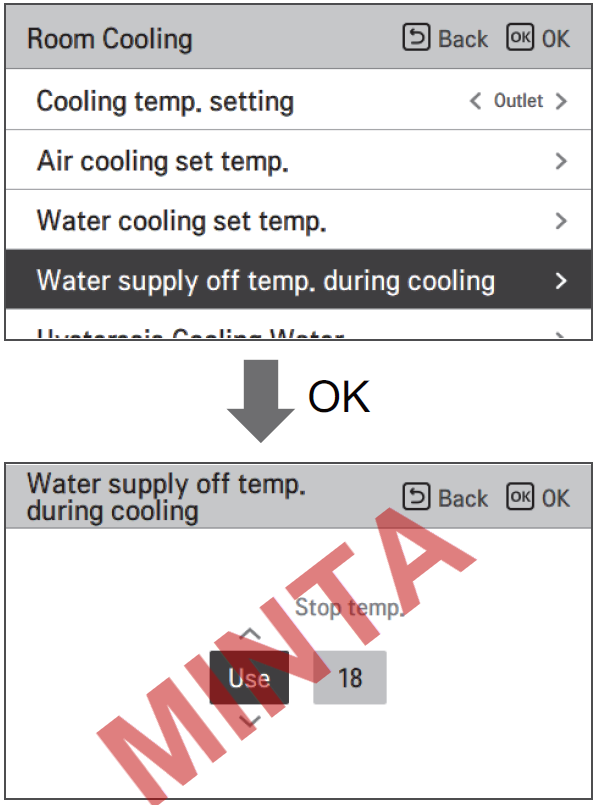

Water supply off temp. during cooling
Hűtés oldalon enegedélyezem-e a 18°C-nál hidegebb viz készítését.
Use
Megadom a minimum hőmérsékletet
-
Nincs NGBS
-
Felülethűtés van és n incs párakicsapódás szabályzó
Not Use
"Korlátlan" hideg víz készítést engedélyezek
-
NGBS esetén alkalmazzuk

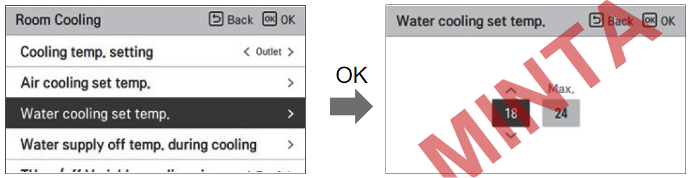

Water
cooling set temp.
Abban az esetben, ha:
-
Water supply off temp. during cooling = Use
-
akkor Min:18, Max:24 (Default)
-
-
Water supply off temp. during cooling = Not Use
-
akkor Min:5, Max:24 (Default)
-

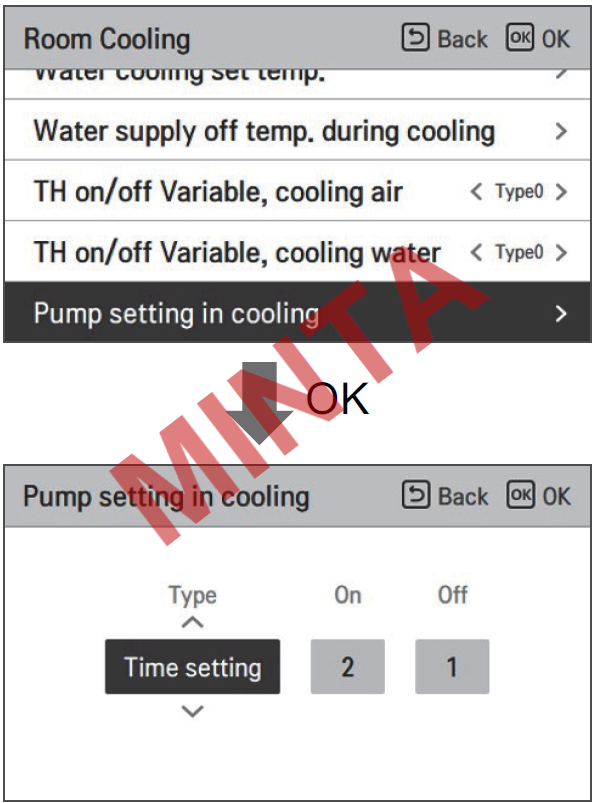

Pump setting in cooling
Primerkörön víz keringetésének gyakoriságát standby üzemmódban:
-
Time setting (perc):
-
On: 1 , Off: 60
-
-
Continuous Operation:
-
folyamatos keringtetést
-
Setting - Auto mode
Főmenü struktúra

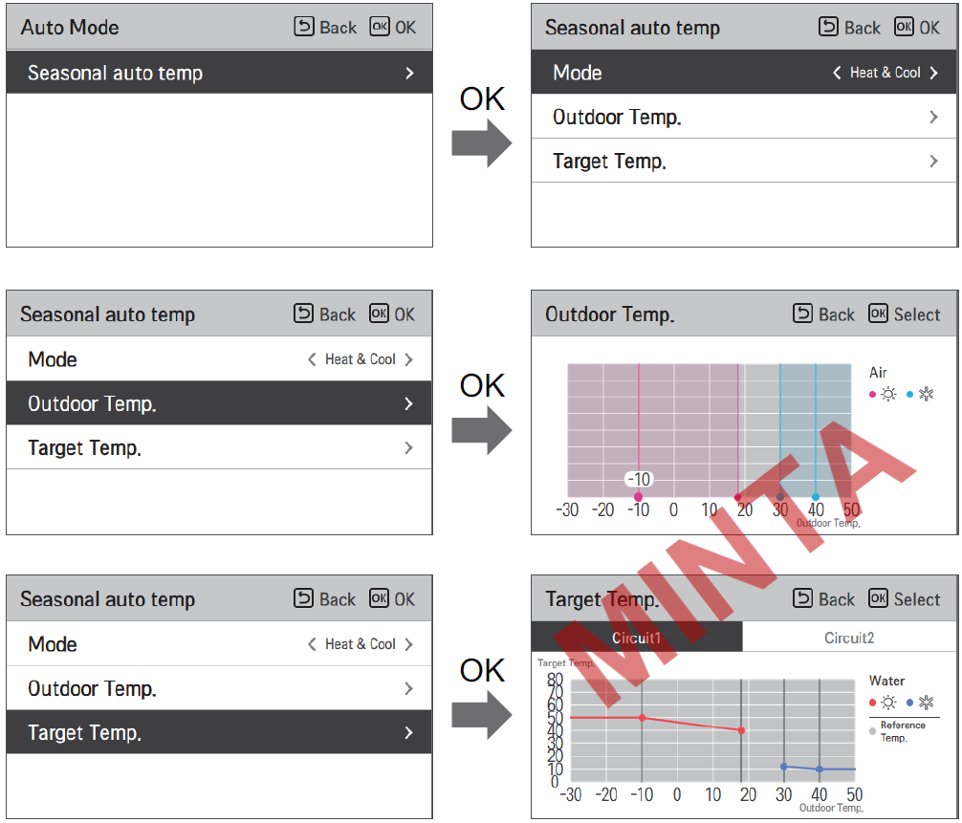

Seasonal auto temp.
Időjárás követő beállítások
-
Mode:
-
Azt döntöd el, hogy milyen módokban (fűtés, hűtés) menjen időjárás követésben a hőszivattyú
-
-
Outdoor Temp.:
-
Fűtés: -10°C és 16°C, Hűtés: 26°C és 36°C
-
-
Target Temp:
-
Outdoor Temp-hez tartozó vízhőmérsékleteket adjuk meg körönként (Circuit1, Circuit2) pl: padlófűtés: 36°C, 26°C
-

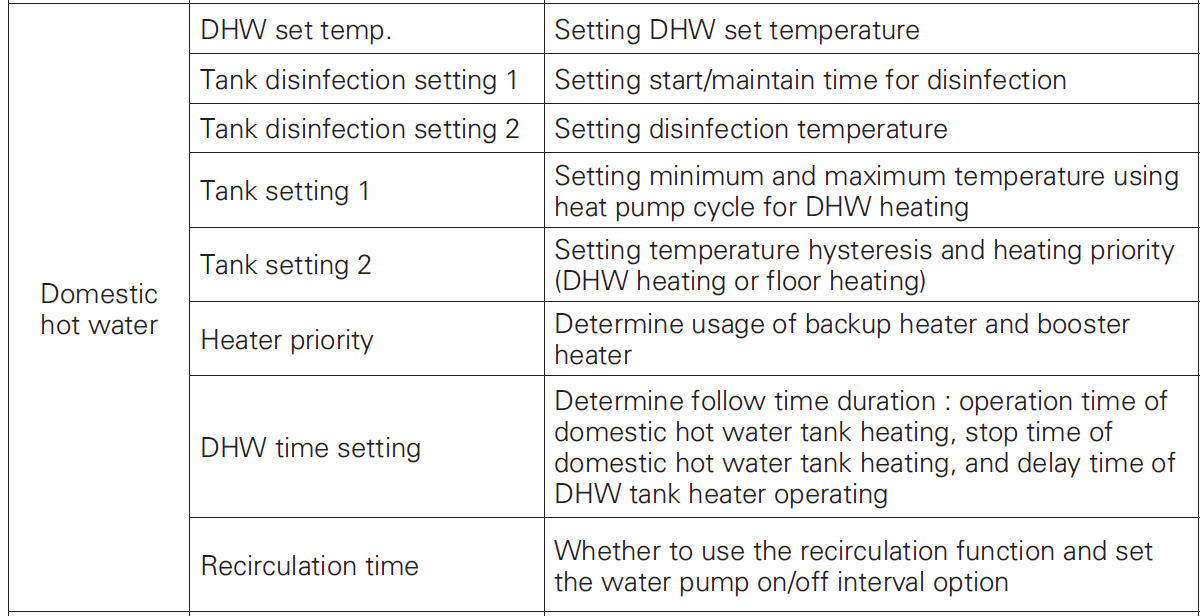

Setting - Domestic hot water
Főmenü struktúra

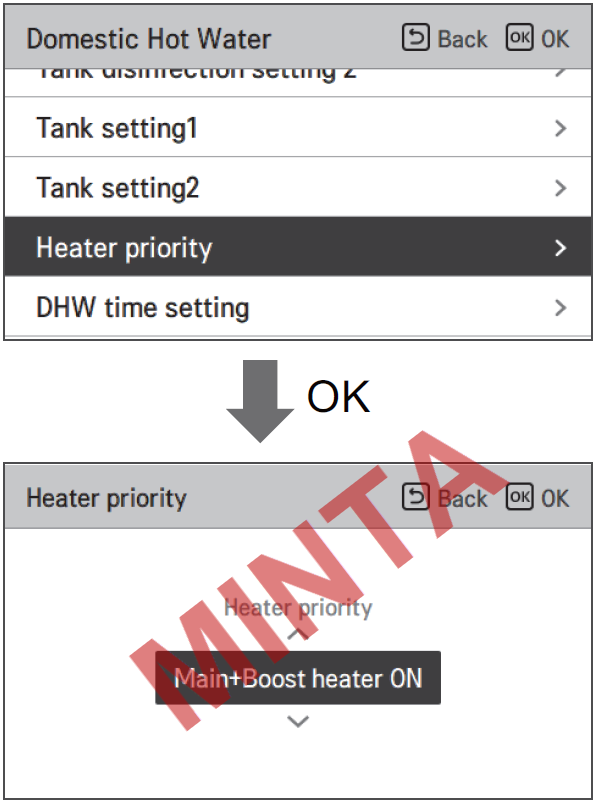

Heater priority
Boost heater = HMV patron
Érték: Boost heater only ON

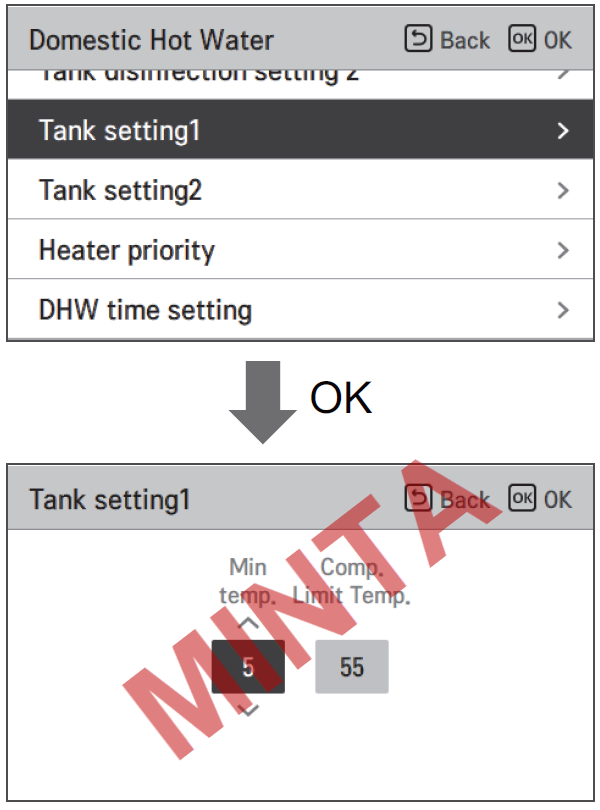

Tank setting 1
Min temp: 2
Comp. Limit Temp.: Default (55°C)

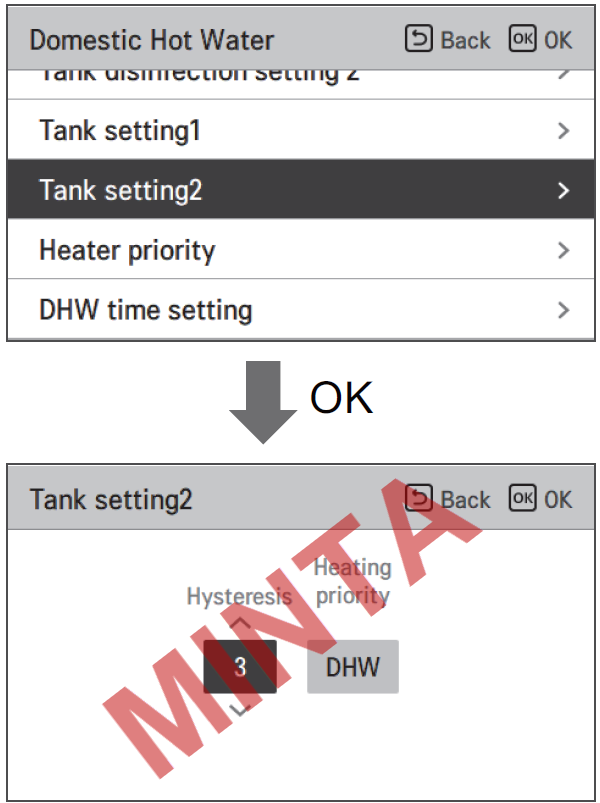

Tank setting 2
Hysteresis: 2
Heating priority.: DHW

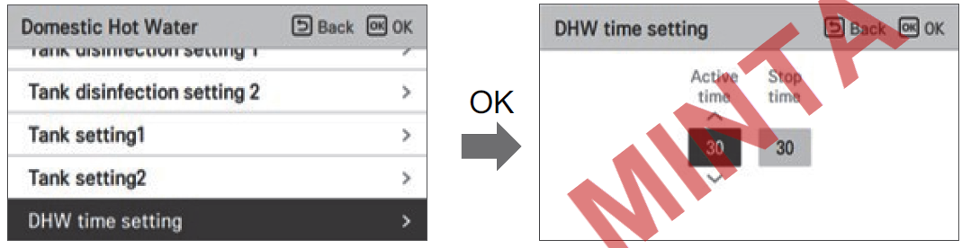

DHW time setting
Active time: 90 (max 90 percig csinál HMV egyhuzzam)
Stop time: 30 ( Active time lejárata után 30 percig fűtés/hűtés ha van igényrá)

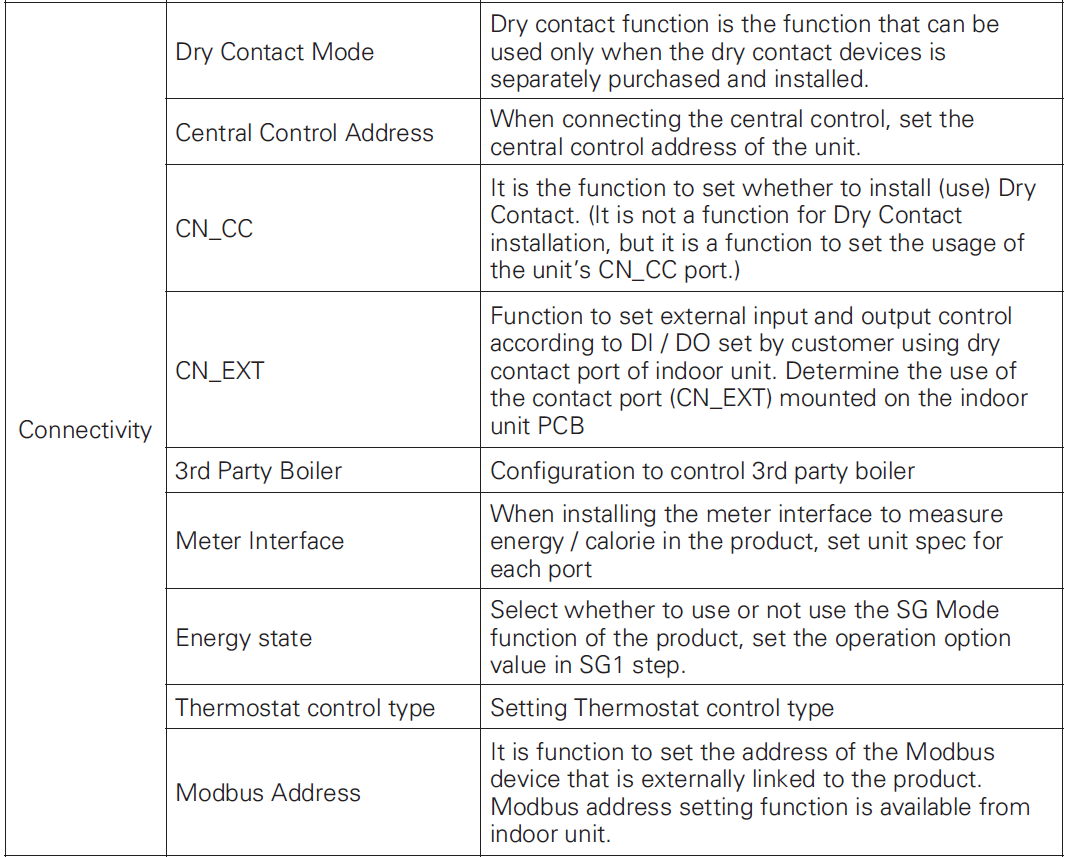

Setting - Connectivity
Főmenü struktúra
Thermostat control type
Heat & Cool (Default)
Ha LG vezérlés:
akkor inaktív ez a menü (DIP switchre figyelni)
NGBS BEÜZEMELÉSI
LEÍRÁS

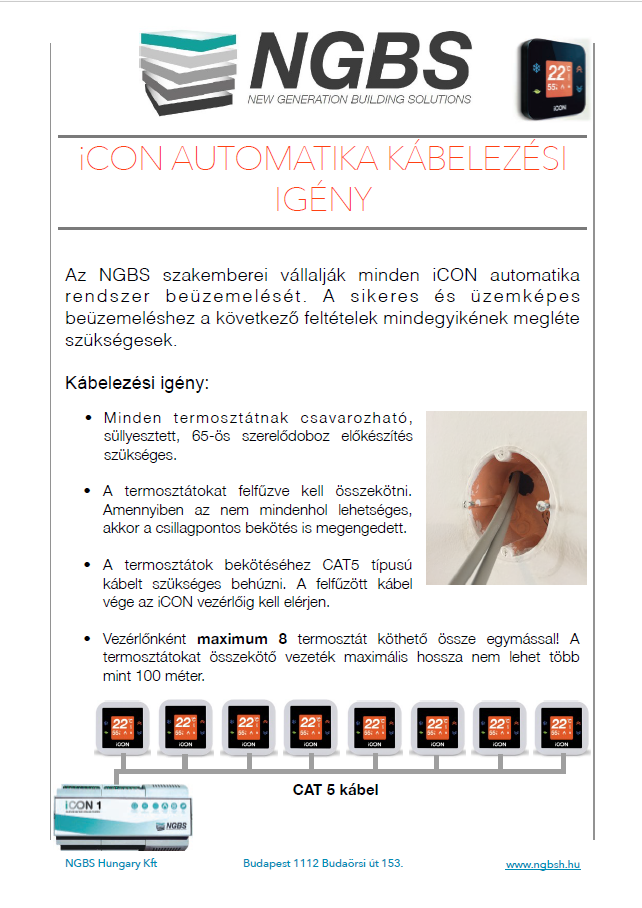

NGBS KÁBELEZÉSI IGÉNY
Megnyitáshoz kattints a képre!

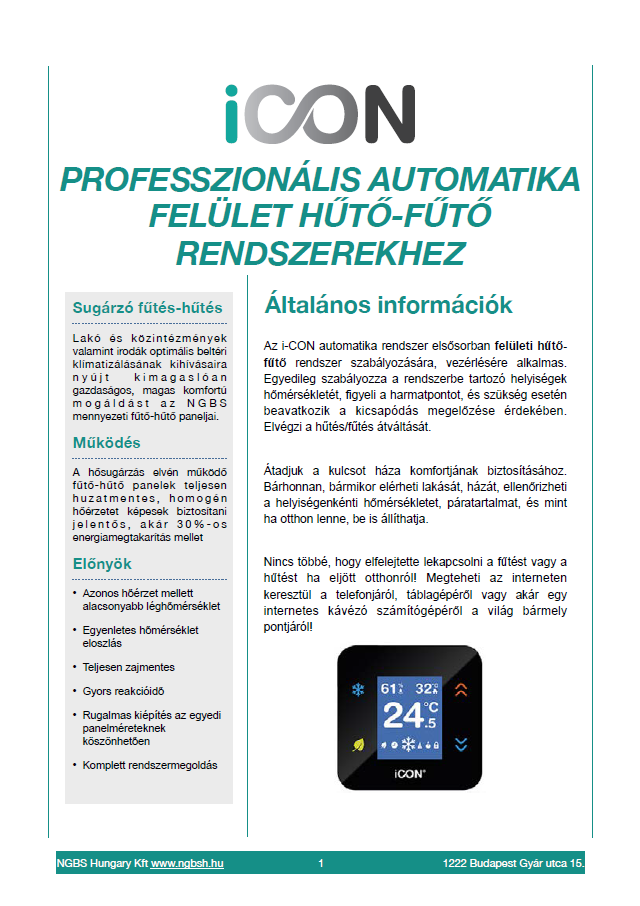

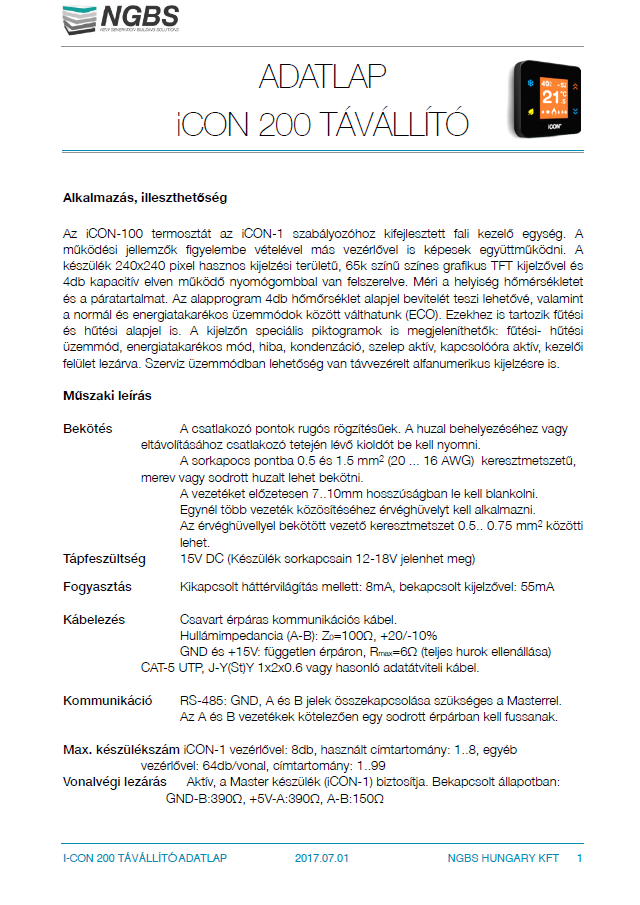

NGBS TERMOSZTÁT
Megnyitáshoz kattints a képre!
NGBS ÜGYFÉL KÉZIKÖNYV
Megnyitáshoz kattints a képre!
NGBS vezérlő

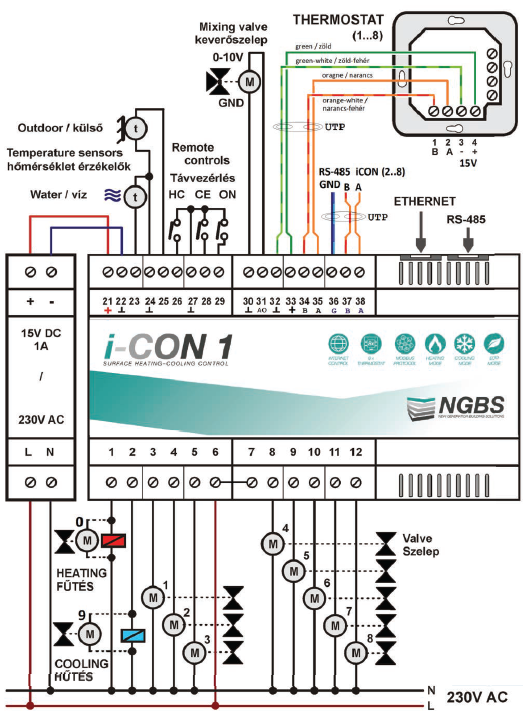

Bekötési vázlat

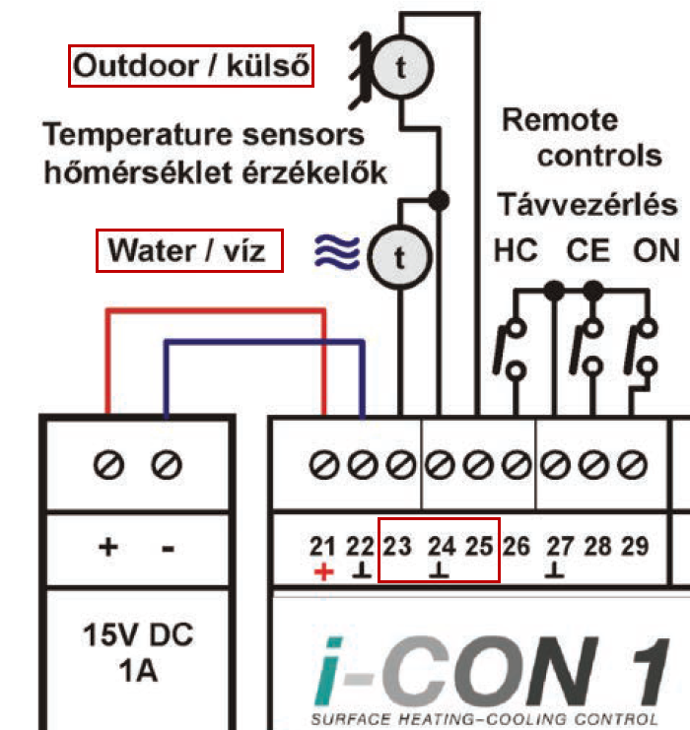

Hőmérséklet érzékelők (10 kOhm)
(Keverőszelept kezelő I-con-ba legyen a kevertköri hőmérő bekötve)

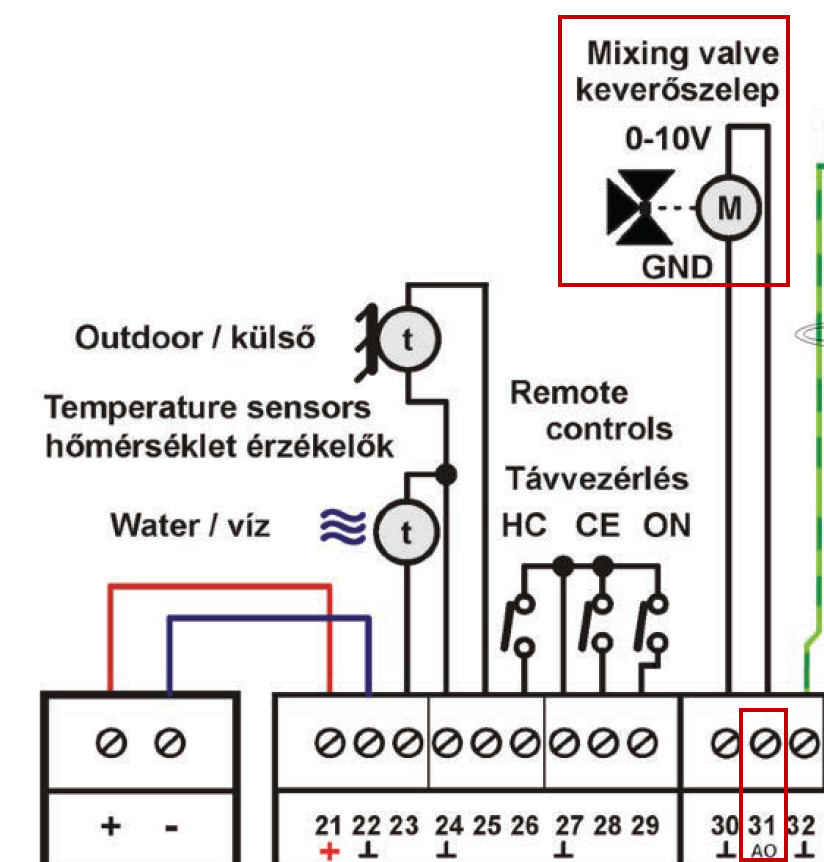

Keverőszelep bekötése
Keveromotor minden esetben: 24V-os, 0-10V szabályzással

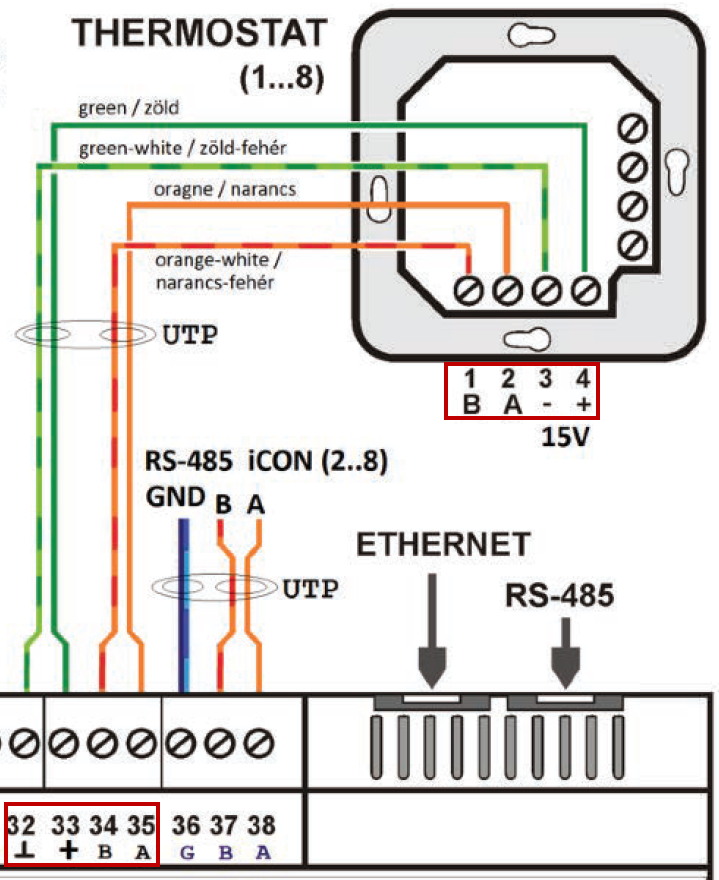

NGBS Termosztát bekötés
Vezérlőszekrényben rövidzár ellenőrizés
Keverőszelep bekötése
Keveromotor minden esetben: 24V-os, 0-10V szabályzással

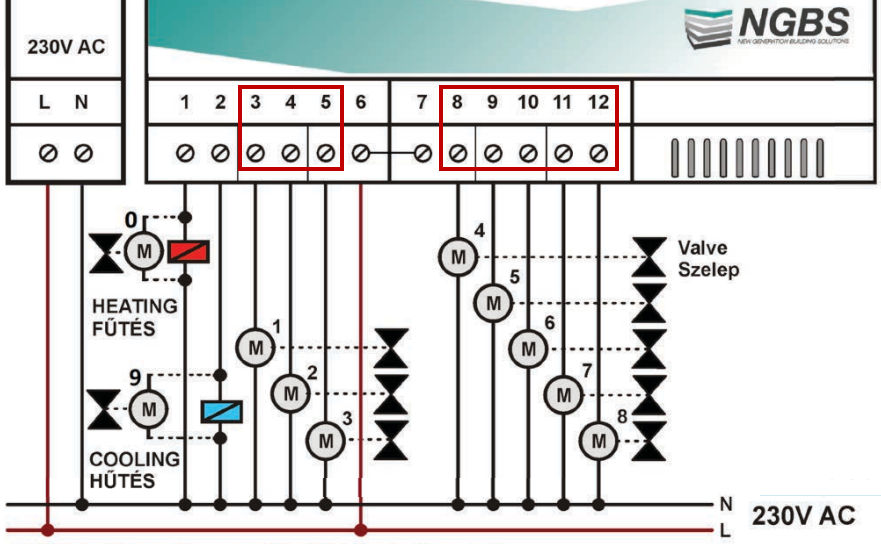

NGBS Relé kimenetek bekötése
Fix, gyári kimenetek. Fűtés és hűtés üzemódban a megfelelő ágon folyamatos 230V
3, 4, 5, 8, 9, 10, 11, 12:
Programozható relé kimenetek
6, 7:
Icon relék common 230V

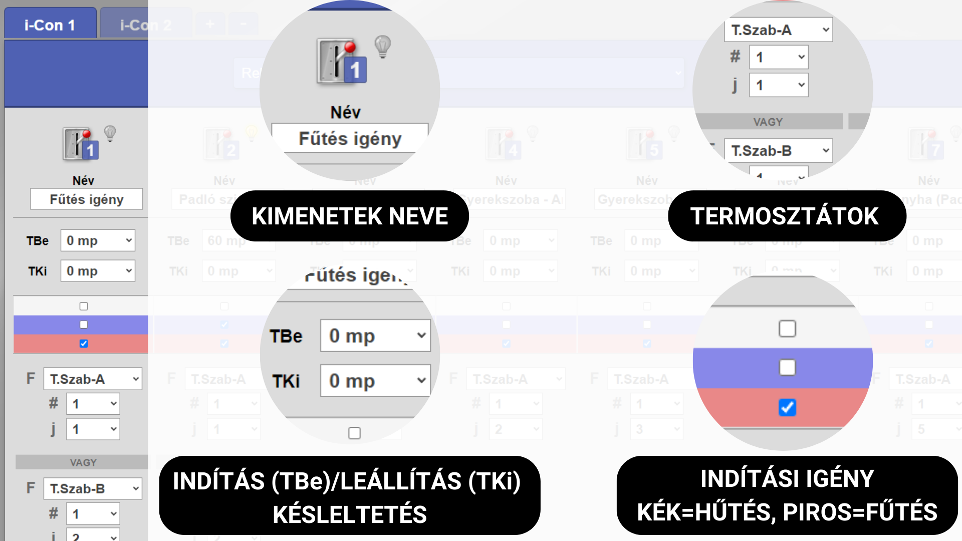

Termosztátok fel címkézése (számozás)

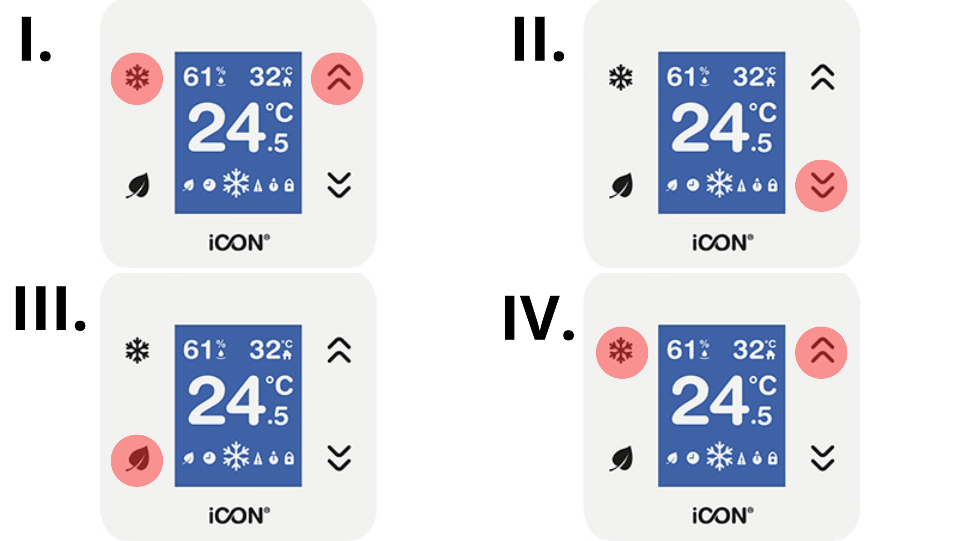

Gombok megnyomása az alábbi sorrendben (léásd kép):
1-1 egyszerre, 2, 3 majd 4-4 egyszerre
Sorszám megadás 1-8-ig, (alapérték 99)

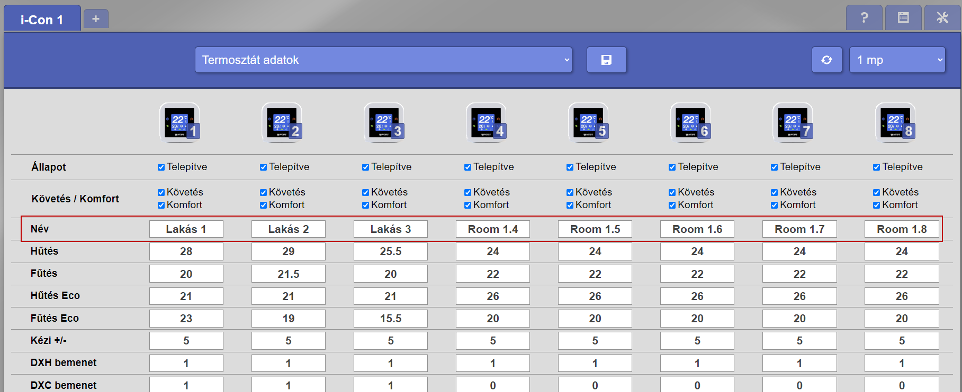

Termosztátok elnevezés

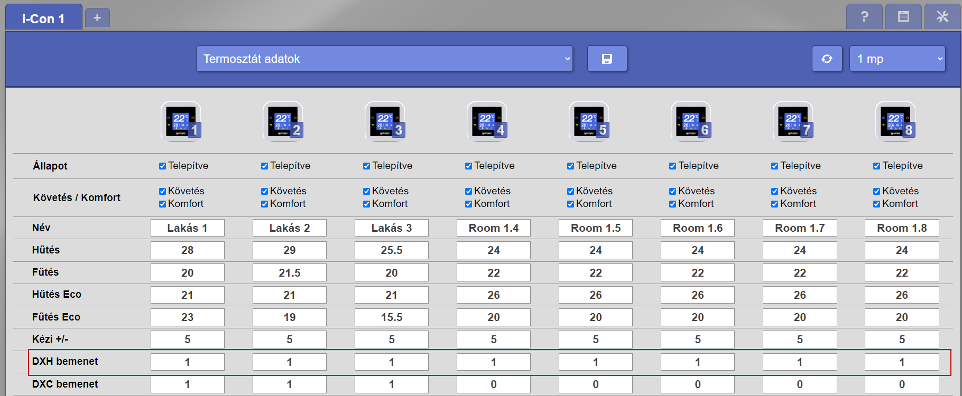

DXH bemenet
Pl: Mért érték 21 °C, Kért érték: 23.5°C = Aktív a másodlagos kör (pl: mennyezetfűtés)
T.Szab-A
A Termosztát szabályozás kimenet
Igény fellépése esetén azonnal indul
B Termosztát másodlagos szabályozási kör kimenet
Fűtés esetében a megadott DXH értéknél nagyobb különbség kell, hogy legyen a kért és az aktuálisan mért hőmérsékelt között a másodlagos kör indításához.
#:
I-con száma
j:
Termosztátok cimkézésekor megadott szám

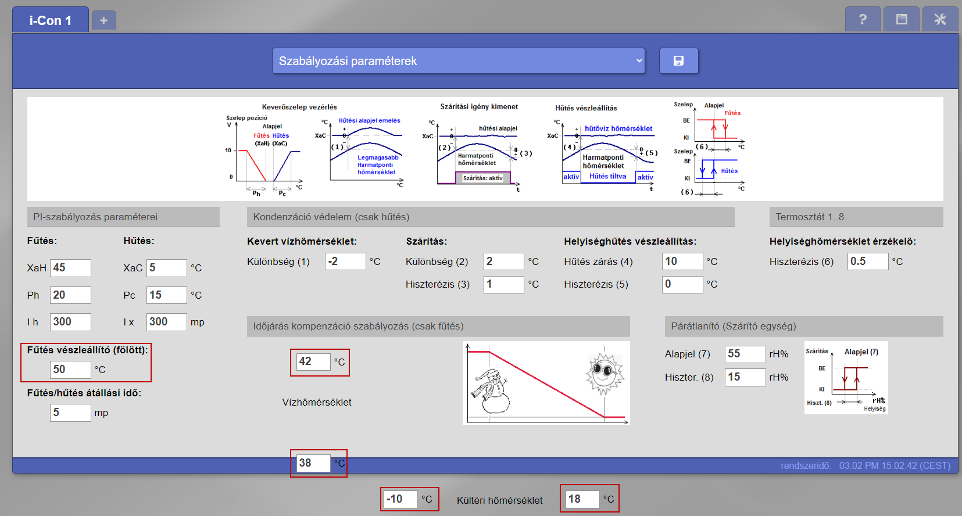

Szabályzási paraméterek
Az itt megadott víz hőmérséklet fölött nem indít semmit fűtésigényre
Időjárás kompenzáció szabályozás (csak fűtés):
A vízhőmérsékletek szélső értékei illetve a hozzájuk tartozó kültsi hőmérsékletek
